Descriere

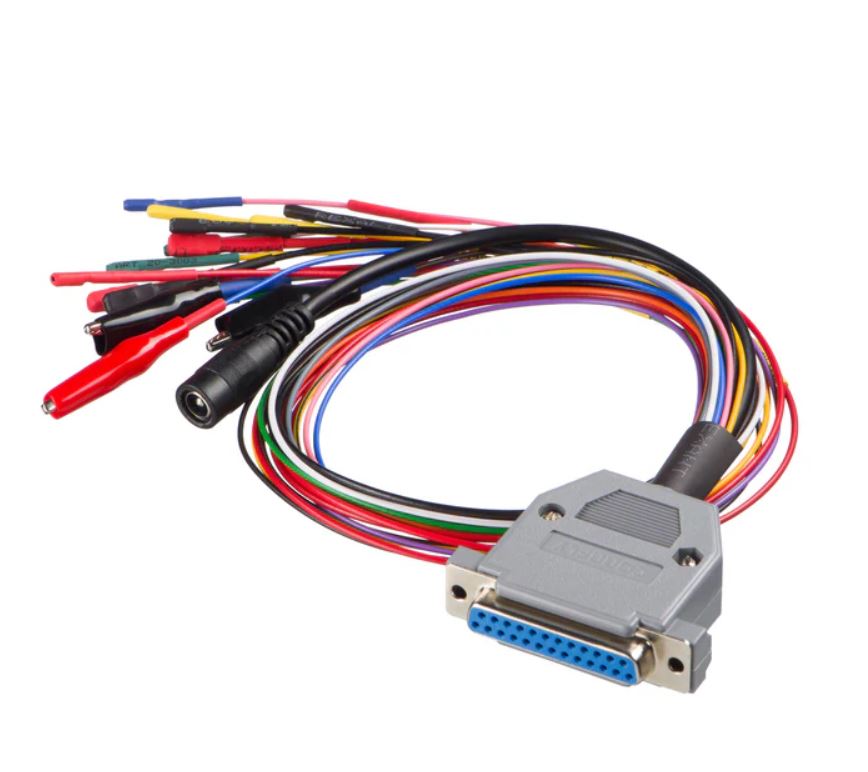

Cablu universal 53 & 71 (boot/bench) pentru Scanmatik 2 3
Adaptorul dispune de protecție la inversarea polarității.

Indicatori LED:

• Verde – Alimentare
• Roșu – Alimentare ECU
• Albastru – Mod Boot

Funcționalități cablu bench Scanmatik:

• Comutare automată a alimentării ECU prin L-line
• Generare automată Boot (2 buc.) și CNF (pentru modulul 53)

Schema pinilor cablului Boot:
🔴 Roșu – +12V (1 conector mare 2,5 mm și 2 conectori mici)
⚫ Negru – GND (1 conector mare 2,5 mm și 1 conector mic)
⚪ Alb – CAN H (1 conector mic)
🟢 Verde – CAN L (1 conector mic)
🟡 Galben + negru (cu ecran verde) – K-Line (1 conector mic)
🟡 Galben – GPT1 (1 conector mic)
🟠 Portocaliu – GPT2 (1 conector mic)
🟣 Violet – VPP

🔵 Albastru – CNF1 (pentru modulul 53) [clemă crocodil, 1kΩ]
⚫ Gri – Boot1 (pentru modulul 53) [clemă crocodil, 1kΩ]
🟤 Maro – Boot2 (pentru modulul 53) [clemă crocodil, 1kΩ]
